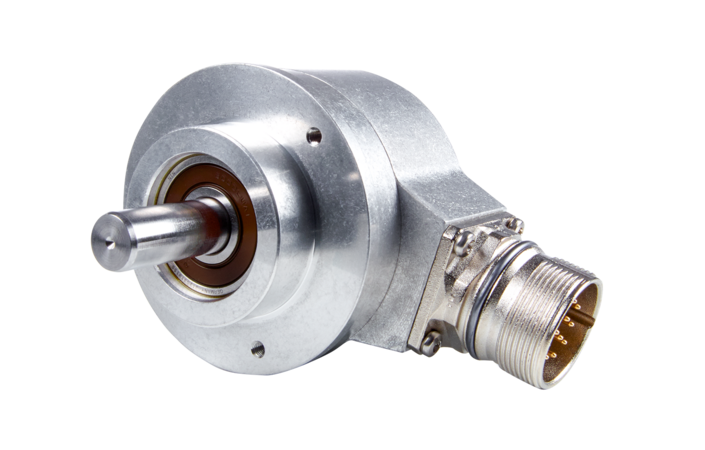

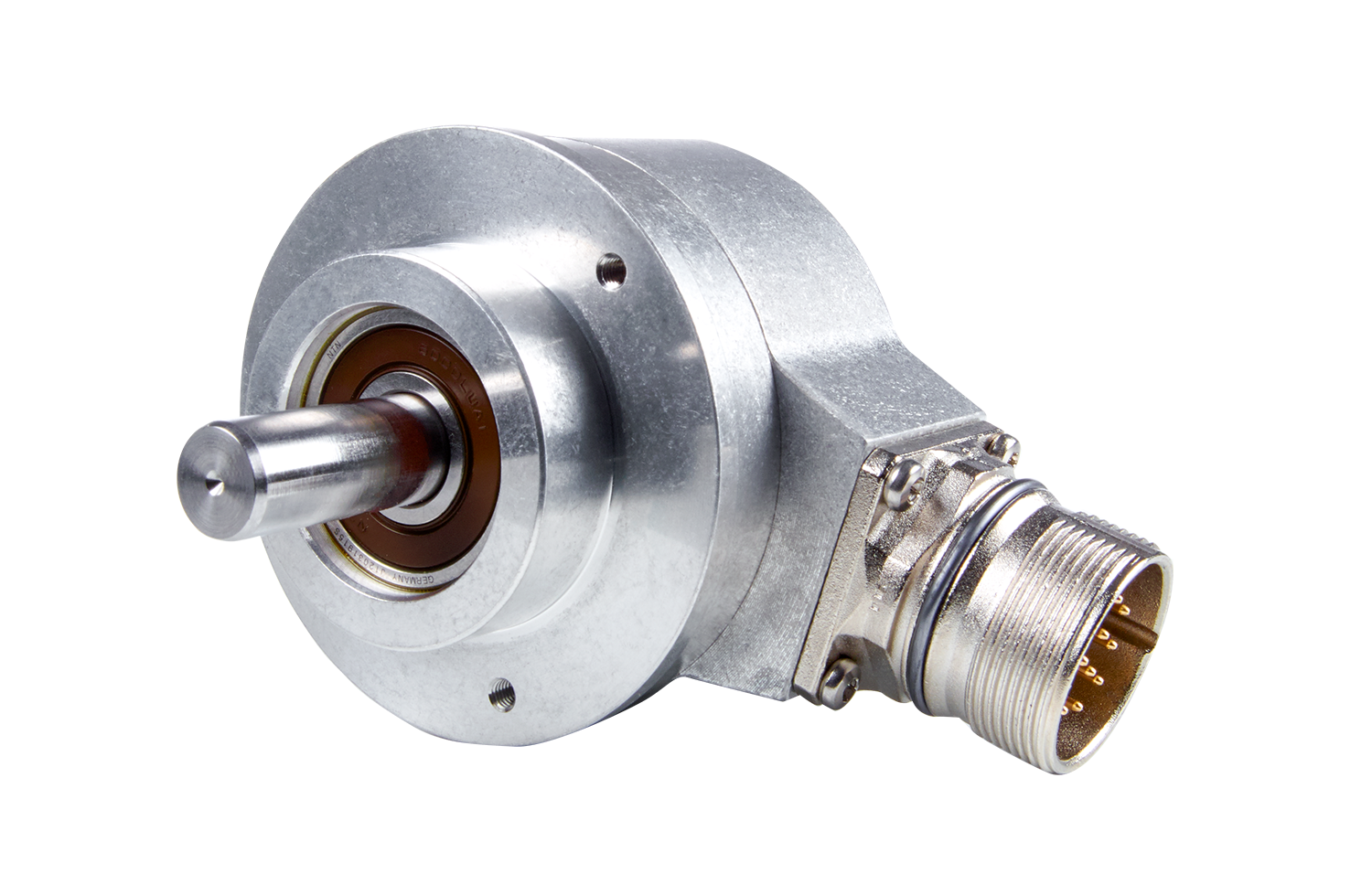

Trasduttore rotativo incrementale con cuscinetto proprio

Flangia Synchro o a innesto
Albero pieno per giunto separato lato albero
Accuratezza di posizionamento fino a ±13"
Fino a 10.000 periodi del segnale al giro
Temperatura di lavoro max 100 °C
Interfacce: 1 V_PP, TTL e HTL
Diametro carcassa ≈ 56 mm

Ampio ventaglio di interfacce

I trasduttori rotativi della serie ROD 400 sono disponibili con diverse interfacce, per essere collegati direttamente alle elettroniche successive più diffuse. Non è necessario un adattatore o un convertitore di segnale.

Fissaggio variabile

I trasduttori rotativi di questa serie si prestano a diversi tipi di montaggio. A seconda delle esigenze, si procede all'installazione tramite filettatura di fissaggio lato frontale o tramite bloccaggio sul collare di centraggio.

Giunto di compensazione lato rotore

Il trasduttore rotativo viene accoppiato mediante un giunto separato lato rotore che compensa in maniera affidabile i movimenti assiali, i disallineamenti radiali e l'offset angolare. Questo consente efficacemente di evitare sollecitazioni del cuscinetto dell'encoder e di compromettere la durata utile.

Standard consolidato

I trasduttori rotativi di questa serie offrono elevata affidabilità e tecnologia all'avanguardia in un design particolarmente robusto. Da decenni un gran numero di trasduttori rotativi si impone con successo nelle più diverse applicazioni di tutto il mondo.
