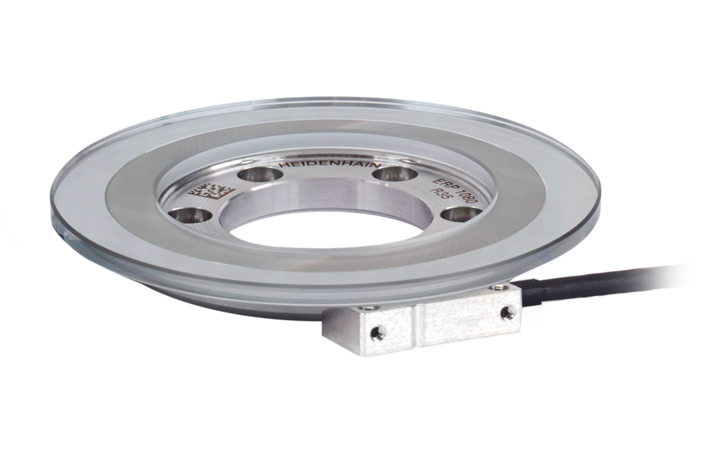

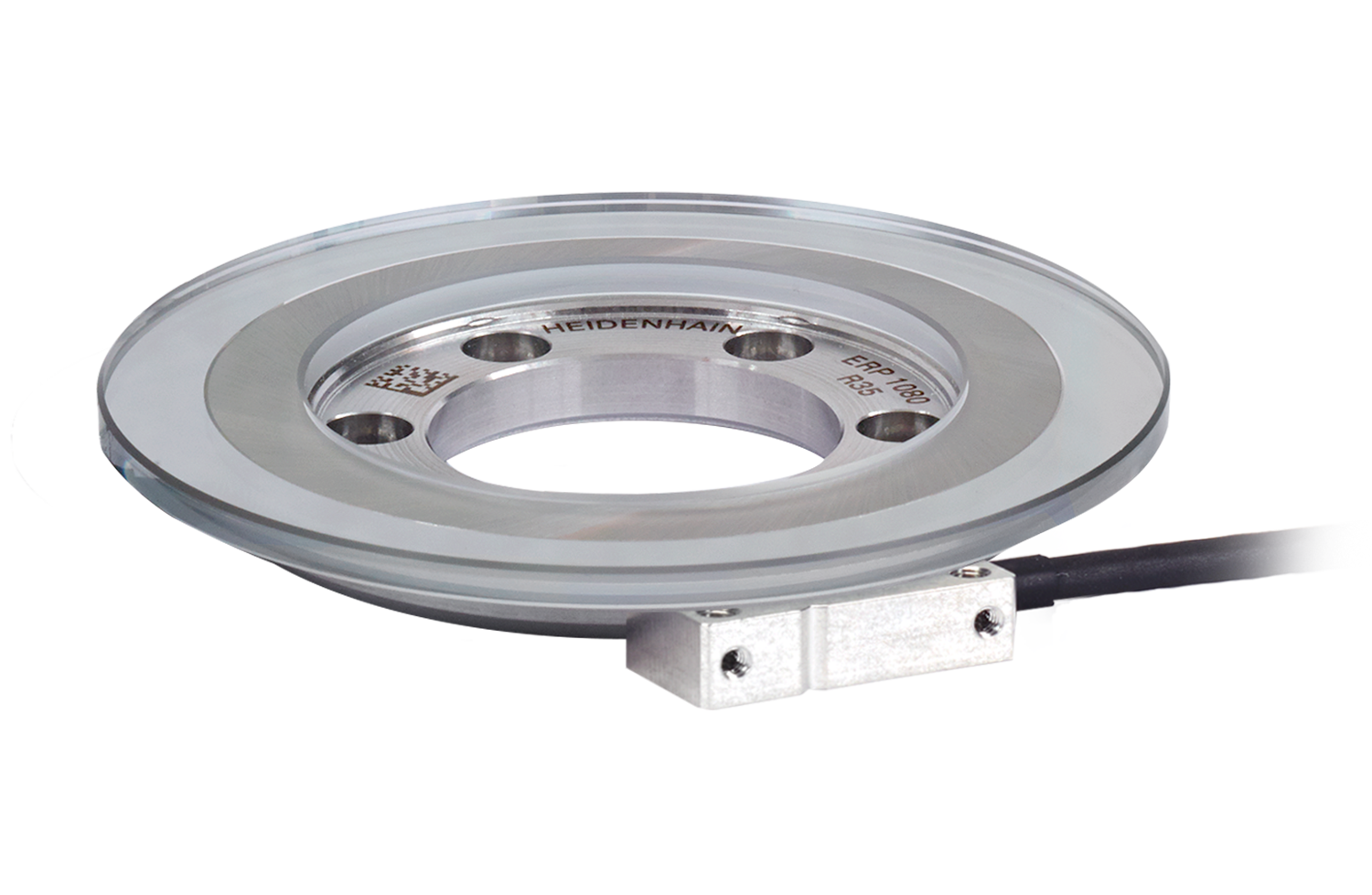

Serie ERP 1000

Un LED multicolore nel connettore di ERP 1010 ed ERP 1070 consente di valutare con affidabilità i segnali incrementali e di controllare il segnale degli indici di riferimento. La qualità del segnale è indicata dai diversi colori – il superamento dell'indice di riferimento con un LED blu.

Passi di misura estremamente ridotti e massima accuratezza: i sistemi di misura angolari della serie ERP 1000 funzionano secondo il principio di scansione interferenziale. Un reticolo graduato applicato su un supporto in vetro funge da elemento di misura.

L'ASIC HSP 1.0 sviluppato da HEIDENHAIN assicura la qualità costantemente elevata dei segnali di scansione. Se l'ampiezza del segnale diminuisce, ASIC la corregge aumentando la corrente del LED. Si mantiene così la forma ideale del segnale in caso di contaminazione e il rumore di fondo rimane uniformemente ridotto.

Piccoli periodi del segnale richiedono di norma minime tolleranze di montaggio per la distanza tra testina di scansione ed elemento di supporto. La serie ERP 1000 è di installazione particolarmente semplice grazie alle ampie tolleranze che influiscono in misura limitata sulla qualità dei segnali in uscita.
