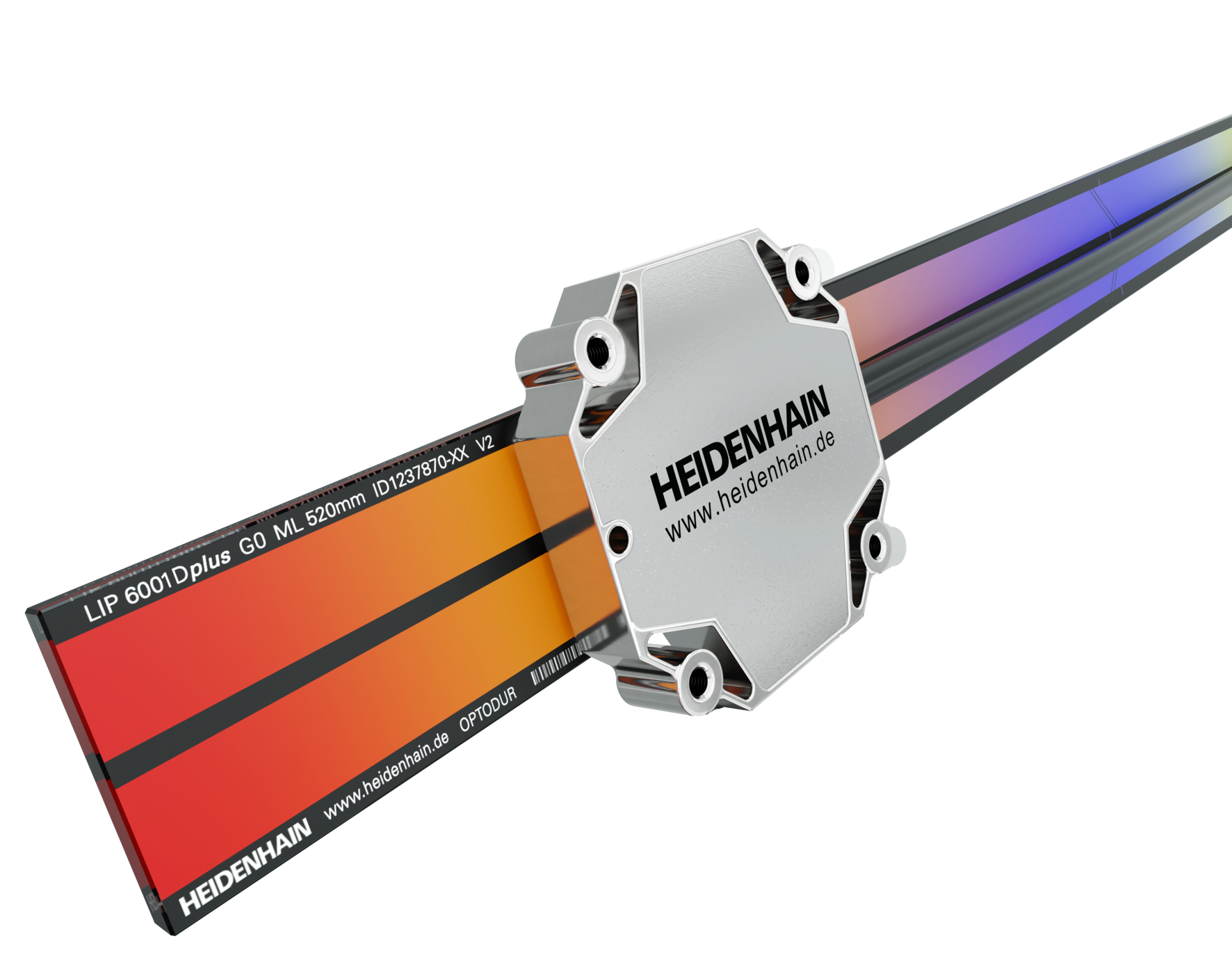

Serie LIP 6000 Dplus

I sistemi di misura Dplus di HEIDENHAIN possono misurare diversi gradi di libertà all'interno di un asse. Gli scostamenti di un asse possono così essere misurati e compensati dall'asse adiacente.

Sul supporto sono previste due tracce separate con graduazione diagonale di ±45°. La direzione di misura secondaria può quindi essere rilevata direttamente e con estrema accuratezza sull'intera corsa utile.

LIP 6031 Dplus consente non solo un'elevata accuratezza ma anche movimenti di traslazione molto veloci. Con passi di misura fino a 172 pm e una velocità di traslazione fino a 240 m/min, LIP 6031 Dplus è progettato per applicazioni di precisione altamente dinamiche.

Due tracce separate sulla riga graduata Dplus permettono di misurare fino a tre gradi di libertà con l'ausilio di due teste di scansione. Questa tecnologia consente di realizzare funzioni di misura complesse con un design semplice e compatto.

La testina di scansione di LIP 6031 Dplus consente di rilevare due gradi di libertà contemporaneamente. Con l'interfaccia EnDat 3 entrambi i valori di posizione misurati vengono trasmessi con un unico cavo all'elettronica successiva.

Azzeramento simultaneo di entrambe le direzioni di misura: ogni traccia di LIP 6031 Dplus possiede un indice di riferimento integrato. I valori di posizione assoluti sono disponibili sia per la direzione di misura principale che per quella secondaria.
