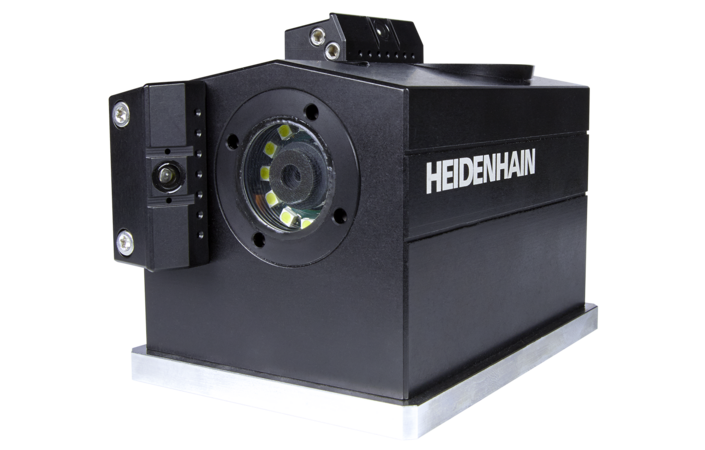

VT 121 e VT 122

Telecamere per la misurazione e l'ispezione degli utensili

Due telecamere con luce anulare e illuminazione laterale
VT 122: illuminazione supplementare per la misurazione in-process
Attacco aria compressa per la pulizia di utensile e telecamera
Comando e valutazione degli utensili tramite software VTC
Automazione tramite cicli VTC
Interfaccia: Gigabit Ethernet
Grado di protezione: IP66/68

Design robusto e compatto

Con classe di protezione IP66/IP68 e vetri di copertura aggiuntivi, la telecamera è uno strumento molto robusto ma allo stesso tempo compatto per la macchina utensile e di facile manutenzione.

Tre funzioni in un unico sistema

La telecamera VT 122 crea automaticamente immagini per un'ispezione efficiente degli utensili. Il sistema soddisfa così tre funzioni: dispositivo di presetting, microscopio e ispezione visiva degli utensili.

Misurazione in-process senza contatto

La misurazione senza contatto di lunghezza, raggio e raggio torico dell'utensile è adatta ai taglienti sensibili. VT 122 supporta frese a candela, frese sferiche e punte a partire da 1 mm di diametro, per il presetting e il controllo in-process degli utensili.

Immagini panoramiche e ravvicinate

La telecamera scatta immagini ravvicinate di ogni tagliente e panoramiche dettagliate dell'intera circonferenza dell'utensile. L'angolo di illuminazione può essere modificato per illuminare in modo ottimale i singoli taglienti. Gli utensili possono essere ripresi anche dal basso.
