La scansione induttiva di prossima generazione

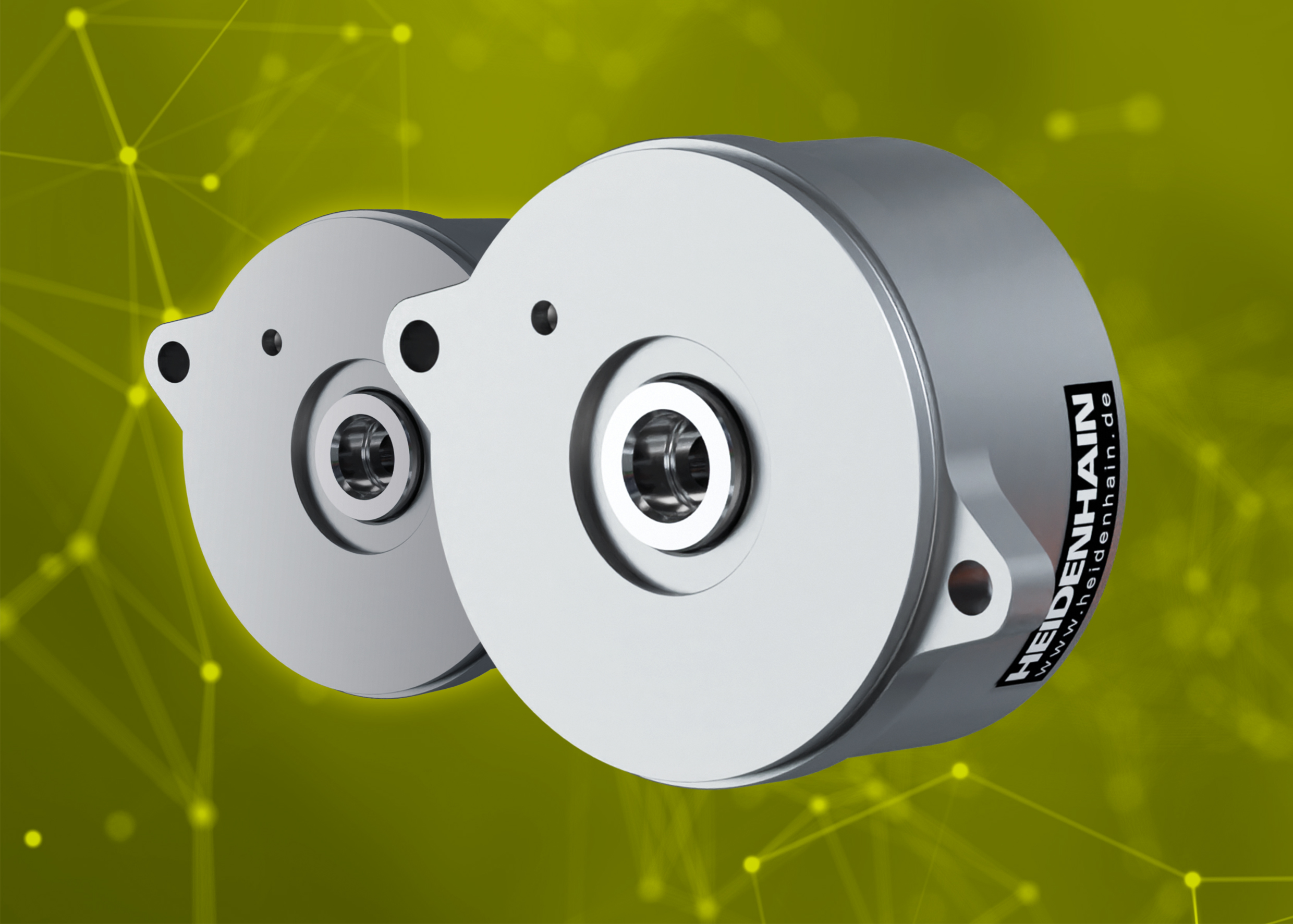

HEIDENHAIN presenta la scansione induttiva di prossima generazione con i trasduttori rotativi assoluti ECI 1122 ed EQI 1134. Concepiti per soluzioni di automazione ad alte prestazioni, i nuovi trasduttori rotativi si contraddistinguono per il basso rumore di fondo, la ridotta oscillazione della velocità e l'estesa generazione di dati operativi. L'interfaccia EnDat 3 permette inoltre il collegamento tramite la soluzione a cavo singolo HMC 2.
A prima vista, i nuovi trasduttori rotativi induttivi ECI 1122 ed EQI 1134 HEIDENHAIN non si differenziano dagli altri modelli della serie. I dati tecnici, invece, rivelano una differenza sostanziale: la maggiore risoluzione di posizione monogiro di 22 bit. Questa novità comporta un significativo miglioramento dell'ondulazione di segnale (speed ripple) e del rumore di fondo del motore. I nuovi trasduttori rotativi ECI 1122 ed EQI 1134 sono la risposta perfetta alle attuali tendenze dell'automazione: incremento delle prestazioni con una precisione e un'affidabilità di processo superiori, per una maggiore efficienza dei costi.
Il cuore dei nuovi trasduttori rotativi e della scansione induttiva è un nuovo ASIC con tecnologia da 180 nanometri, che offre la combinazione ottimale di miniaturizzazione, robustezza e affidabilità per applicazioni industriali. Un altro punto di forza e un approccio completamente nuovo per un ASIC per sensori è il processo integrato per applicazione specifica (ASIP). Consente il rilevamento dei dati operativi sul trasduttore rotativo e sul motore in una estensione completamente nuova e in un punto importante del sistema globale: nessun altro dispositivo elettronico è più vicino al motore. I dati così raccolti sull'operatività, come temperature del motore, tempi di funzionamento o carichi, permettono di trarre conclusioni affidabili per l'ottimizzazione del funzionamento, la massimizzazione della durata, le manutenzioni mirate in base all'utilizzo e molto altro.
I trasduttori rotativi di ultima generazione integrano inoltre per la prima volta EnDat 3 direttamente su un ASIC di scansione nell'ambito di una cosiddetta soluzione single chip. Questo consente di sfruttare i vantaggi della soluzione a cavo singolo HMC 2 di HEIDENHAIN, ossia la combinazione di fili di alimentazione e dati in un unico cavo, dal motore fino al controllo. Questo significa: meno cablaggi, ingombro più ridotto e alte velocità di trasmissione dei dati. Ma il nuovo ASIC con la potente interfaccia EnDat 3 offre ancora di più: in futuro potranno essere inseriti altri dati, ad esempio di un sensore di accelerazione, direttamente nel segnale digitale EnDat 3. E la trasmissione al controllo non richiede sensorbox aggiuntivi e relativo cablaggio come per le soluzioni attuali.
La tecnologia di misura induttiva HEIDENHAIN di prossima generazione non è riservata ai due trasduttori rotativi ECI 1122 ed EQI 1134. Col tempo sarà integrata nella gamma dei sistemi di misura induttivi. E con innumerevoli opzioni oltre a EnDat 3, ad esempio un'interfaccia TTL programmabile e una interfaccia SSI.
HEIDENHAIN a automatica 2023 a Monaco di Baviera: padiglione B6, stand 303
Per maggiori informazioni:
robotics.heidenhain.com
